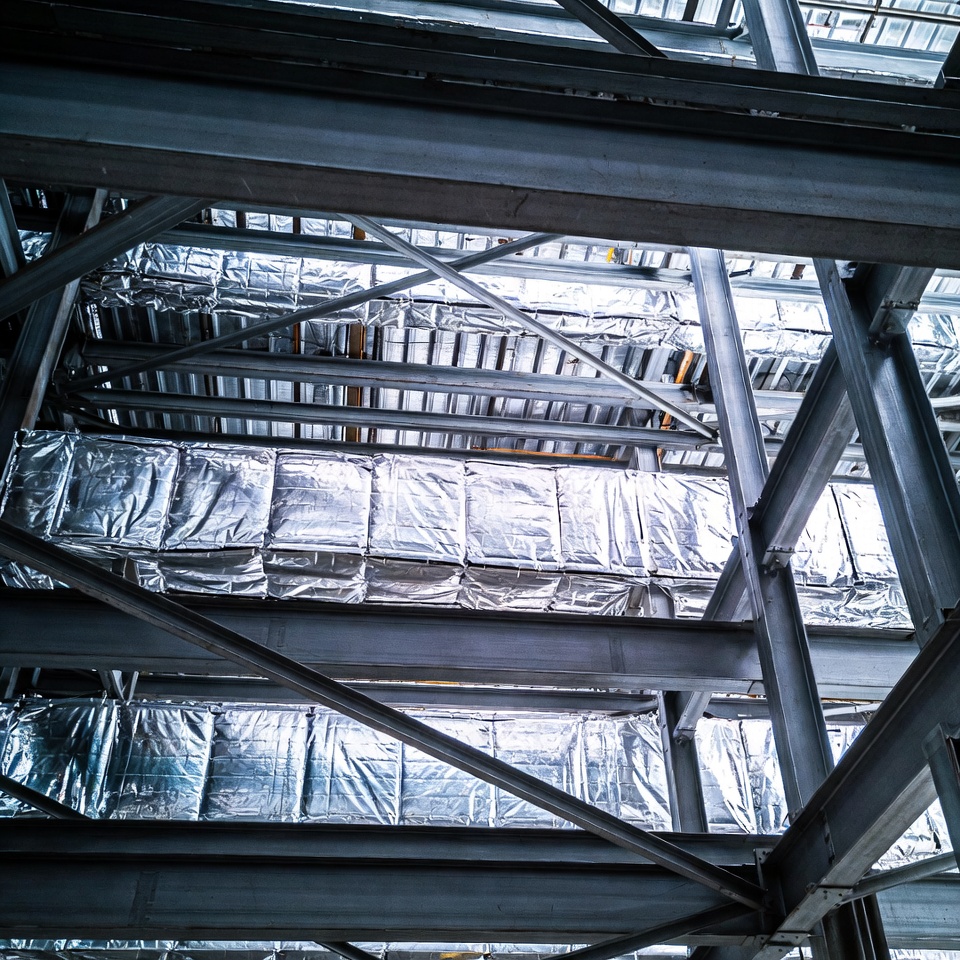

Физические основы пассивной огнезащиты строительных конструкций
Пассивная огнезащита замедляет нагрев несущих металлоконструкций, создавая термический барьер между источником тепла и поверхностью стали. В отличие от активных систем, требующих энергии или сигнала пожарной автоматики, техническая огнезащитная изоляция срабатывает за счёт собственных физико-химических свойств материала. Правильно подобранный слой теплоизоляции снижает скорость подъёма температуры металла до величин, позволяющих конструкции сохранять геометрическую устойчивость в течение заданного времени.
При стандартном температурном режиме пожара, когда температура среды достигает значений, превышающих 1000 °C, именно пассивные изоляционные слои, включая специализированные плитные и облицовочные системы, принимают на себя основную термическую нагрузку. Так, использование огнезащитной изоляции для промышленных объектов основано на точном теплофизическом расчёте, исключающем критический прогрев металла. Определяющим фактором выступает сопротивление тепловому потоку, которое зависит от толщины изоляции и её способности ограничивать передачу тепла. По аналогии с этим Теплоизоляционные материалы для фундаментов для фундаментов также требуют расчёта сопротивления теплопередаче, чтобы исключить промерзание грунта.
Как теплопроводность изоляционного слоя замедляет нагрев металла
Передача тепла от горячих газов к стальному элементу происходит преимущественно конвекцией и излучением. Изоляционный слой прерывает этот процесс, вводя значительное термическое сопротивление. Количественно это сопротивление описывается коэффициентом теплопроводности λ (Вт/(м·К)). Чем ниже значение λ при высоких температурах, тем хуже материал проводит тепло. Для минераловатных огнезащитных материалов показатель λ при средней температуре 25 °C обычно составляет 0,035–0,045 Вт/(м·К), однако при нагреве до 600 °C теплопроводность может увеличиваться из-за роста радиационной составляющей в пористой структуре волокна.
Скорость прогрева защищаемой стальной поверхности прямо пропорциональна плотности теплового потока, проходящего через изоляционный слой. Теплофизическая модель расчёта учитывает не только λ, но и удельную теплоёмкость материала, его плотность и приведённую толщину металла. Именно баланс этих параметров позволяет определить минимально необходимую толщину изоляции, способную удержать температуру поверхности стали ниже критической отметки на протяжении требуемого предела огнестойкости.
Критическая температура стали и механизмы потери несущей способности
Для низколегированных строительных сталей, применяемых в несущих колоннах, фермах и балках, критическая температура принята равной 500 °C. Достижение этой точки ведёт к необратимому снижению прочностных характеристик: при 500 °C предел текучести металла падает примерно вдвое по сравнению с показателями при нормальной температуре. Внешняя нагрузка, безопасная для холодной конструкции, становится разрушительной для разогретого металла, что запускает механизм потери несущей способности — критерия R по классификации пожарной безопасности.
Явление не является мгновенным. Пока изоляция цела, сечение стали остаётся в допустимом температурном диапазоне. Однако нагрев выше 500 °C ускоряет развитие пластических деформаций и может приводить к прогибам и обрушению элементов. Поэтому задача пассивной изоляции состоит в сохранении температуры металла ниже этого порога в течение периодов, варьирующихся от 15 до 150 минут и более, в зависимости от категории здания и конструктивных требований.
Материалы и системы технической огнезащитной изоляции
Выбор конкретного типа изоляции определяется конфигурацией защищаемого элемента, приведённой толщиной металла и необходимым пределом огнестойкости. На промышленных объектах применяют два основных подхода: конструктивную огнезащиту негорючими плитами, матами и облицовками, а также тонкослойные вспучивающиеся покрытия. Каждое направление имеет свои ограничения по условиям монтажа, допустимой вибрационной нагрузке и стойкости к агрессивным средам.
Конструктивная огнезащита минераловатными плитами и облицовками
Плиты на основе базальтового супертонкого волокна выпускаются с плотностью от 80 кг/м³ и относятся к группе горючести НГ (негорючие). Температура эксплуатации волокна достигает +750 °C без существенной усадки. Плиты толщиной от 15 до 50 мм и более могут крепиться к стальным балкам и колоннам с помощью механического крепежа, бандажных лент или клеевых составов, что формирует расчётный защитный экран.
Механизм работы базальтовой изоляции основан исключительно на физическом сопротивлении теплопередаче. Для достижения предела огнестойкости R90 на стальной колонне с приведённой толщиной около 7 мм расчетная толщина плиты может составлять 30–40 мм при условии надёжного примыкания стыков. Облицовки из негорючих листов, смонтированные на относе, дополнительно создают воздушный зазор, также работающий как тепловой барьер, но требующий точного соблюдения геометрии для предотвращения конвективных потоков внутри прослойки.
Интумесцентные составы и принцип образования коксового каркаса
Интумесцентные покрытия при воздействии пламени инициируют эндотермическую реакцию с образованием плотного пористого каркаса. Кратность расширения может достигать 50 раз от начальной толщины сухого слоя, составляющей десятые доли миллиметра. Образовавшийся коксовый слой обладает чрезвычайно низкой теплопроводностью, блокируя передачу тепла к стальной подложке.
Толщина наносимого покрытия напрямую зависит от приведённой толщины металла. Чем массивнее сечение профиля, тем дольше он способен аккумулировать тепло, но интенсивность нагрева требует более развитого коксового барьера. Поэтому при увеличении приведённой толщины металла толщина интумесцентного слоя наращивается пропорционально. Недостаточность покрытия приведёт к раннему истощению вспучивающего слоя и быстрому достижению критической температуры.
Нормирование пределов огнестойкости и классы пожарной опасности
Параметры безопасности строительных конструкций задаются двумя взаимосвязанными характеристиками: фактическим пределом огнестойкости и классом пожарной опасности. Предел огнестойкости определяет время сопротивления конструкции тепловому и механическому разрушению в условиях стандартного пожара, а класс пожарной опасности показывает вклад самой конструкции в развитие горения и выделение дыма.
Критерии R, E, I в оценке огнестойкости конструкций
Буквенные индексы в маркировке предела огнестойкости обозначают конкретные параметры утраты несущих или ограждающих функций. Индекс R (лат. resistentia) соответствует потере несущей способности — наступлению деформаций, при которых конструкция не способна воспринимать проектную нагрузку. Индекс E (лат. integritas) фиксирует потерю целостности: через образовавшиеся сквозные трещины или прогары в перегородке или перекрытии начинают проникать пламя и горячие газы. Индекс I (лат. isolation) означает потерю теплоизолирующей способности — прогрев необогреваемой поверхности в среднем до 140 °C или в любой точке до 180 °C относительно исходной температуры.
Огневые испытания проводятся в лабораторных печах, где образцы конструкций с проектным креплением и нанесенной огнезащитой нагреваются по стандартной температурной кривой. Измеряемые параметры непрерывно фиксируются, а момент наступления любого из предельных состояний (R, E или I) завершает отсчёт времени. Прерванное испытание, в котором ни один критерий не нарушен за 90 минут, даёт основание заявить предел огнестойкости R90.
Группы горючести материалов и классы пожарной опасности К0–К3
Материалы для огнезащитных покрытий должны демонстрировать группу горючести не выше Г1 или вовсе относиться к группе НГ. Класс пожарной опасности строительных конструкций по ГОСТ 30403 варьируется от К0 (пожаробезопасные, не распространяющие пламя, не образующие капель расплава) до К3 (пожароопасные). Для несущих стальных колонн и ригелей в зданиях I и II степени огнестойкости требуется обеспечение класса К0. Это означает, что ни сама изоляция, ни возможные продукты её деструкции не должны вносить дополнительный вклад в пожарную нагрузку.
Нормативная база и подтверждение характеристик огнезащитных средств
Применение огнезащиты в Российской Федерации регламентируется совокупностью нормативных документов, определяющих как методы расчёта, так и натурную проверку средств пассивной противопожарной защиты. Основным документом системного уровня является СП 2.13130.2020, устанавливающий требования к обеспечению огнестойкости объектов и методы классификации огнезащитных составов.
Требования сводов правил к проектированию пассивной противопожарной защиты
Свод правил СП 2.13130.2020 классифицирует средства и методы пассивной противопожарной защиты, оговаривая, что выбор конкретного вида изоляции должен опираться на расчётную оценку предела огнестойкости и документально подтверждённые характеристики материала. Проектная документация на объект капитального строительства должна содержать спецификацию огнезащитных средств с указанием сертифицированной толщины слоя, плотности и допустимых способов крепления. Другие нормативные акты, в частности ГОСТ 30247.0-94 и межгосударственные стандарты серии 53292–53311, детализируют процедуру огневых испытаний и методики проверки составов.
Проведение лабораторных огневых испытаний и процедуры сертификации
Огневые испытания в лабораторной печи подтверждают соответствие заявленным пределам образцы конструкций с покрытием. Испытательный образец представляет собой фрагмент стального профиля с нанесённым изоляционным материалом точно такой же толщины и способом фиксации, которые будут применяться на объекте. В процессе проверки строго контролируется температурный режим в камере печи в соответствии с кривой «температура–время», заданной ГОСТ 30247.0. Полученный протокол служит основанием для выдачи сертификата соответствия, без которого применение состава или плиты на территории РФ не допускается.
Контроль скрытых работ и приемка огнезащитного покрытия
Огнезащитная обработка относится к скрытым работам, которые подлежат обязательному освидетельствованию до закрытия последующими конструкциями, фальшполами или финишной отделкой. Приёмка выполняется комиссионно с участием строительного контроля, представителей проектной организации и монтажного надзора.
Проверка сплошности, толщины и адгезии при освидетельствовании
Проверка сплошности покрытия фиксирует отсутствие непрокрасов и дефектов, через которые тепло может напрямую проникать к стальной поверхности. Толщину мокрого слоя контролируют гребенчатым шаблоном, а толщину сухого покрытия — магнитными толщиномерами с погрешностью не более 10% от номинального значения. Адгезию к подложке оценивают методом решётчатых надрезов или на отрыв, ориентируясь на паспортные показатели производителя состава. Отклонение толщины в меньшую сторону не допускается, так как это сокращает расчётное время достижения критической температуры.
Фиксация результатов контроля в производственной документации
Результаты каждого этапа приёмки заносятся в акты освидетельствования скрытых работ, которые хранятся в архиве генподрядчика и передаются в эксплуатационную документацию по завершении строительства. Акты должны содержать ссылки на сертификаты применённых материалов, геодезическую привязку проверенных участков и фактические замеренные параметры изоляционного слоя. Наличие полного пакета этих документов является обязательным условием для получения заключения о соответствии (ЗОС) и последующего ввода объекта в эксплуатацию.
Влияние эксплуатационных факторов на долговечность огнезащиты
Долговременная эффективность огнезащитной изоляции зависит от способности материала сопротивляться не только температурным, но и физико-химическим нагрузкам среды, характерным для промышленных цехов.
Поведение изоляции в условиях высокой влажности и вибрационных нагрузок
Минераловатные плиты при наборе влажности выше определённого предела теряют термическое сопротивление, поскольку вода, занимая поры, увеличивает эффективную теплопроводность слоя. В помещениях с высокой относительной влажностью рекомендуется применять гидрофобизированные варианты плит, а также защищать внешнюю поверхность облицовок алюминиевым листом или стеклотканью, закреплённой бандажами. Вибрация, характерная для фундаментов под турбины и дробильное оборудование, способна вызвать осыпание незащищённых волокон, поэтому в таких зонах плиты дополнительно фиксируют механическими креплениями с шагом, не превышающим 300 мм.
Коррозионные процессы под покрытием в химически агрессивной среде
Химически агрессивная среда инициирует коррозию под покрытием, что ведёт к утрате эксплуатационных свойств огнезащиты. Сернистые соединения и хлориды, присутствующие в воздухе гальванических и травильных цехов, способны проникать через микропоры плит или защитных мастик и контактировать с металлом. Развитие подплёночной коррозии уменьшает эффективное сечение несущего элемента и может вызвать отслаивание защитного слоя. Для таких условий обязателен предварительный анализ состава среды и выбор составов на основе связующих, стойких к конкретным химическим агентам, с подтверждёнными протоколами ускоренных климатических испытаний.
